Installatie van Zonnepanelen

Woonhuis voorzien van 600 Wp fotovoltaïsche installatie:

Specificatie van installatie (fig 1 t/m fig 3):

Zonnepanelen

  • Twee strings (A en B)
  • Elke String bestaande uit twee panelen in serie
  • Strings parallel geschakeld
  • Parallelschakeling via seriediodes (van een brugcel gelijkrichter)
  • String A: 2 stuks 185 Watt / 45 Volt panelen
  • String B: 2 stuks 195 Watt / 45 Volt panelen
  • Totaal vermogen zonnepanelen : 760 Watt

Lokatie

  • Platdak (dakkapel)
  • Orientatie Oost-West
  • Eleveatie 25 graden

Inverter

  • Mastervolt Soladin 600
  • Vermogen 600 Watt

Jaarlijke opbrengst

  • c.a. 500 Kwh (20% van  elektrische energiebehoefte)



Schuur voorzien van 3120 Wp fotovoltaïsche installatie.

Specificatie van installatie (fig 4 en 5):

Zonnepanelen

  • Twee strings (A en B)
  • Elke String bestaande uit zes panelen in serie
  • String A: 6 stuks 260 Wp / Axitec AC-260P zonnepanelen
  • String B: 6 stuks 260 Wp / Axitec AC-260P zonnepanelen
  • Axitec AC-260P: 260Wp, Umpp=30.92V, Impp=8.43A
  • Totaal geplaatst vermogen zonnepanelen : 3120 Wp

Lokatie

  • Schuurdak voorzien van ALU frame waarop panelen gemonteerd
  • Orientatie Oost-West
  • Eleveatie 15 graden

Inverter

  • Onik 3K3
  • Maximum vermogen 3300 Watt
  • Twee gescheiden maximum powerpoint (mpp) trackers.
  • Wifi communicatie

Jaarlijke opbrengst

  • c.a. 3000 Kwh

For actual status Photovoltaic installation click here



Schuur voorzien van 800 Wp fotovoltaïsche installatie.

Specificatie van installatie (fig 6 en 7):

Zonnepanelen

  • Twee strings (A en B)
  • Elke String bestaande uit acht panelen in serie
  • Strings parallel geschakeld
  • Parallelschakeling via seriediodes (van een brugcel gelijkrichter)
  • String A: 8 stuks 50 Wp GS-Solar GS-50 panelen
  • String B: 8 stuks 50 Wp GS-Solar GS-50 panelen
  • GS-Solar GS-50 50 Wp, Vmp=43 V, Imp=1.17 A
  • Totaal vermogen zonnepanelen : 800 Watt

Lokatie

  • Schuurdak voorzien van ALU frame en stokbouten.
  • Orientatie Zuid
  • Eleveatie 10 graden

Inverter

  • EverSolar TL1500
  • Maximum vermogen 1500 Watt
  • Eén enkele mpp tracker

Jaarlijke opbrengst

  • c.a. 650 Kwh



Contact

Per Email:  < nvettinger@hotmail.com >

of telefonisch :



Norbert van Ettinger

De Ness 27, 3461GD Linschoten / the Netherlands

Tel : +31 348 453130 / 06 23513405

Top

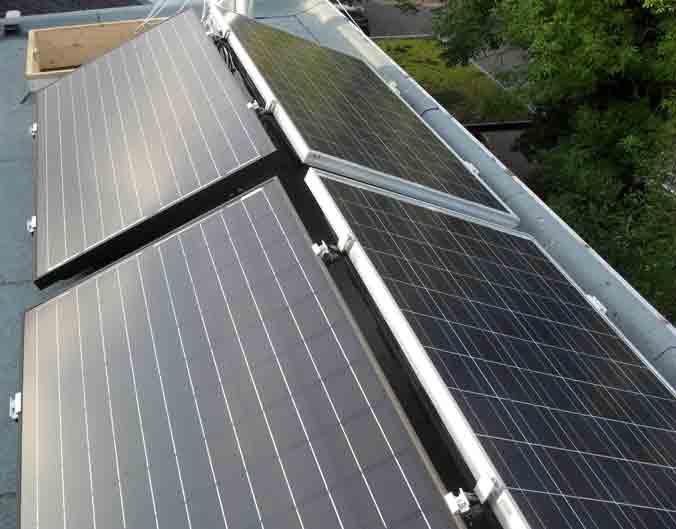

Fig 1 ) Vier panelen serie parallel geschakeld in twee strings. Panelen zijn in oost-west configuratie opgesteld onder een elevatiehoek van 25 graden.

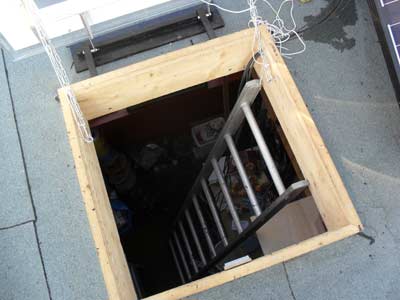

Fig 2): Openslaande lichtkoepel in dak aangebracht om zonnepanelen eenvoudig te kunnen bereiken.

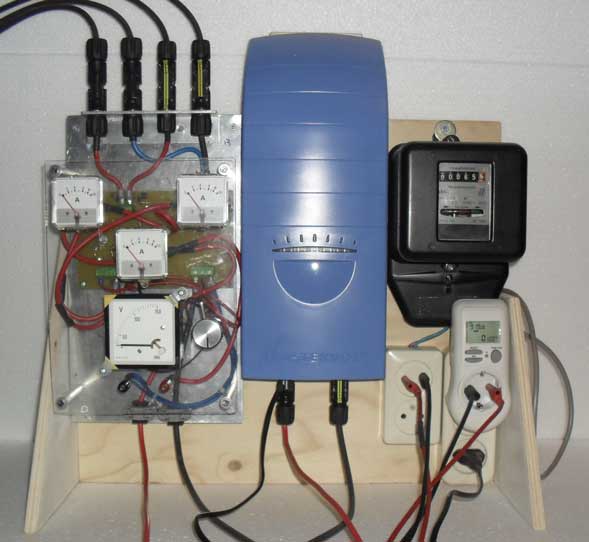

Fig 3) Mastervolt Soladin inverter voor omzetting naar 230 volt en feed-in op het lichtnet. Traditionele Ferarrismeter geeft in één oogopslag informatie over cummultatief aan het lichtnet geleverde energie.

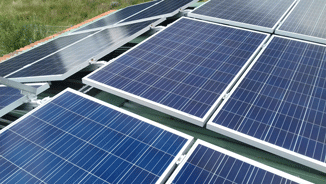

Fig 4) Twaalf stuks Axitec 260Wp panelen verdeeld over twee strings in oost-west configuratie.

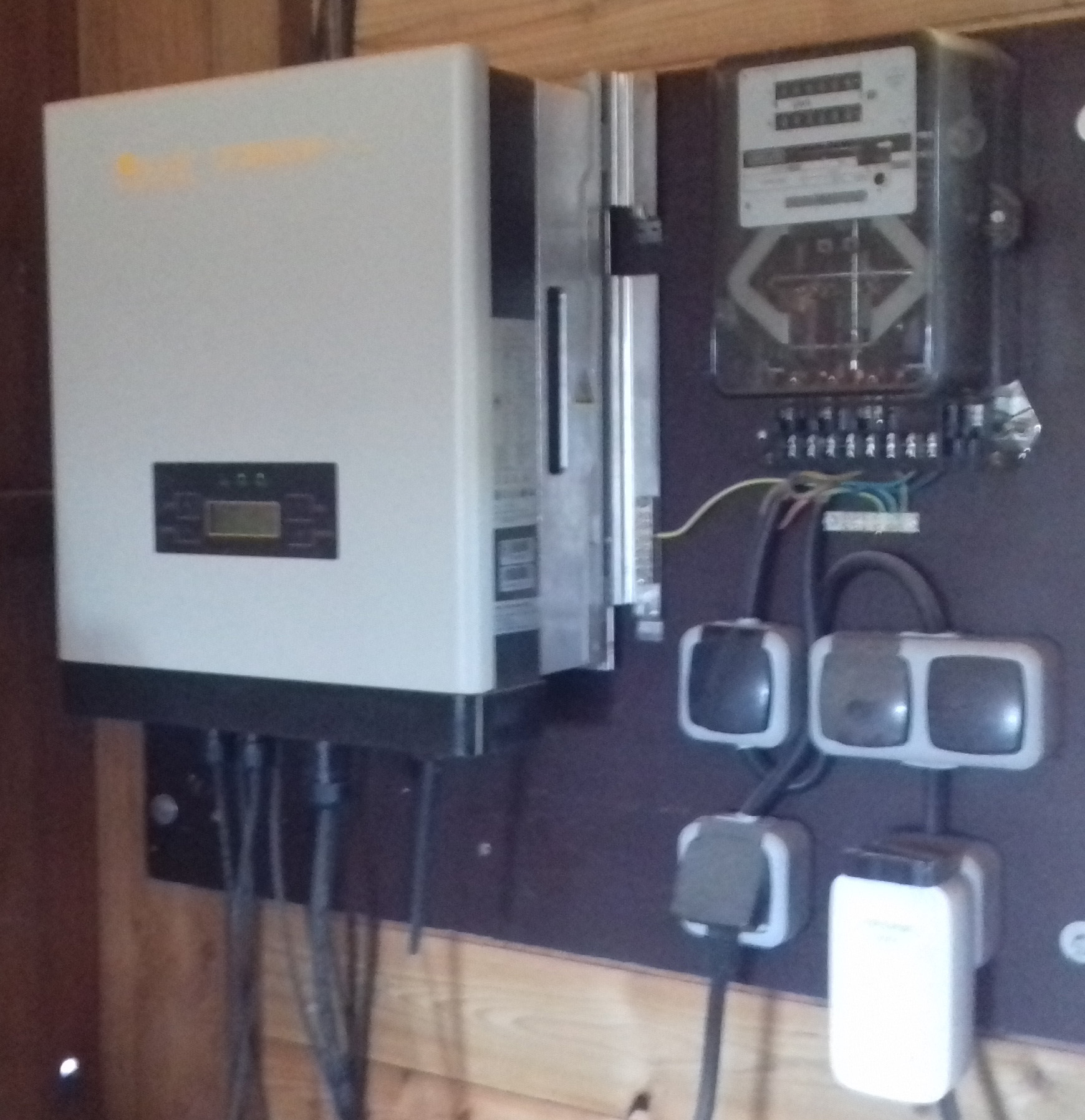

Fig 5) Omnik 3K3 (3300Watt)  inverter met twee gescheiden mpp trackers.

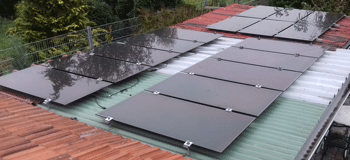

Fig 6) Zestien GS-50 (amorfe flatpanels) zonnepanelen serie-parallel geschakeld in twee strings.

Fig 7) Eversolar TL1500 inverter
